電壓：120V/500V
功率：150W/300W/600W/900W/1350W/1800W

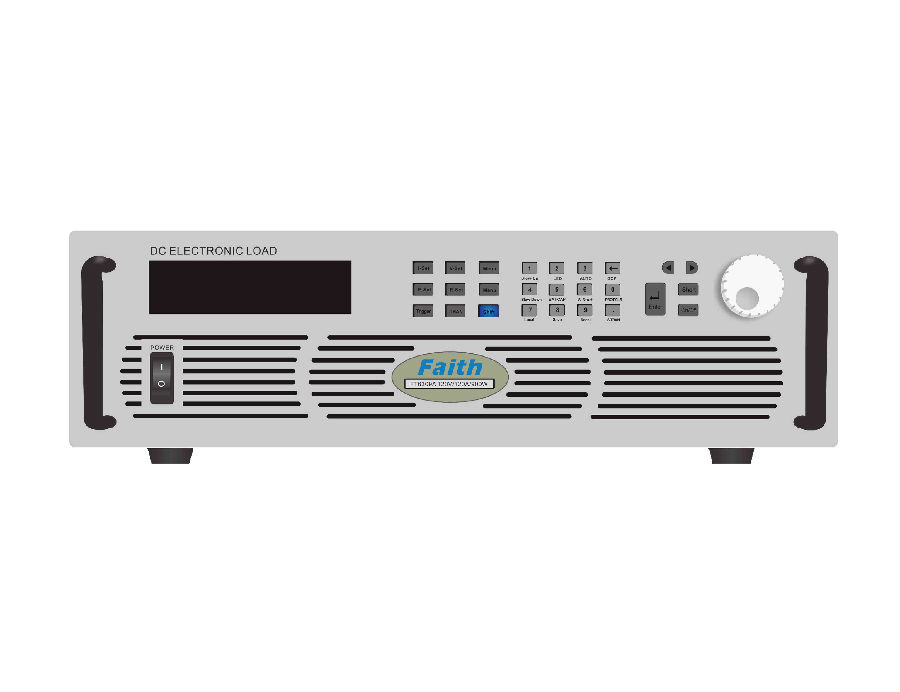

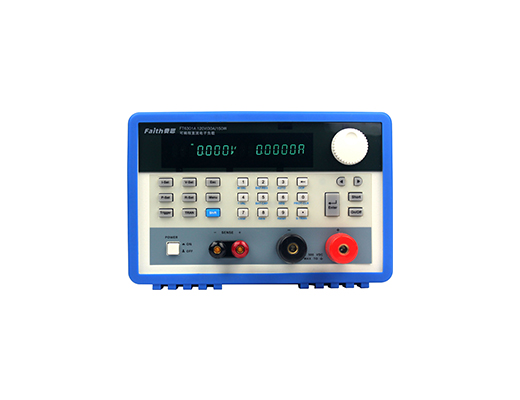

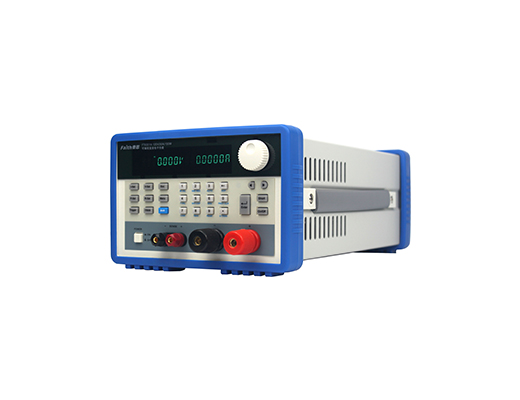

FT6300A系列電子負載是費思科技推出的一款高性能單通道直流電子負載。FT6300A系列電子負載具備多種型號，功率0~1800W，電壓范圍0~500V，電流范圍0~240A。主要應用于充電器/適配器、開關電源、LED驅動、動力電池、通信電源、太陽能電池及其組件、保險絲/接插件/繼電器/傳感器、電力電子元器件等產品的測試，及相關產品研發、生產、質檢、品控等部門的應用，F(xiàn)T6300A系列電子負載均對相應的使用有特別設計。
FT6300A系列電子負載提供了CC、CV、CR和CP等基本功能;提供了動態與序列測試功能以模擬各種負載變化;智能化的自動測試功能方便產線及質檢部門使用;模擬LED特性，測試LED驅動;電池內阻及容量測試(適用于FT6301A-FT6306A)。
特點
1. 帶載電流范圍大可達240A，安全、穩定、可靠、耐用;
2. 動態測試頻率可達20KHz，可設置斜率(適用于FT6309A-FT6319A);
3. 恒電壓、恒電流、恒電阻和恒功率四種測試模式;
4. 快速調用，一鍵調用測試功能;
5. 序列測試，負載帶載波形變化模擬實際工作狀況;
6. 智能化自動測試功能，自動完成品質判定;
7. 電池內阻及電池容量測試;
8. 支持遠端采樣，補償電壓降;
9. OCP測試，自動尋找過流保護點;
10. 采用智能風扇控制，降低噪音;
11. 高清晰，高亮度顯示屏(VFD);
12. 鍵盤配合旋鈕設置，操作簡易;
13. 過電壓/過電流/過功率/過溫度/極性反接等全方位智能保護功能;
14. 豐富的SCPI命令，方便組建智能化測試平臺和進行二次開發;
15. 標配RS232接口，可通過計算機實現遠程控制。
定態功能
恒電流模式(CC)
恒電流模式下，無論輸入電壓如何變化，負載始終消耗一個恒定的電流。
恒電壓模式(CV)
恒電壓模式下，負載將消耗足夠電流使輸入電壓維持在設定值。
恒電阻模式(CR)
恒電阻模式下，負載等效為一個恒定的電阻，輸入電流會隨輸入電壓的改變而線性調整。
恒功率模式(CP)
恒功率模式下，負載將消耗一個恒定的功率。輸入電流會隨輸入電壓的改變線性調整以確保消耗功率不變。
恒電流模式 恒電壓模式
恒電阻模式 恒功率模式
恒電流模式應用
1、 電源的負載調變測試
2、 電池放電時間及壽命測試
3、 燃料電池測試
4、 精準控制回路中電流，用于傳感器校準與保險絲/繼電器測試
恒電壓模式應用
1、 LED驅動測試
2、 電池的充電測試
3、 太陽能測試
4、 電流源測試
恒電阻模式應用
1、 通訊用電源的緩開機測試
2、 模擬汽車溫度控制器的帶載情況
3、 阻性源測試
恒功率模式應用
1、 恒功率電源測試
2、 電池的放電能力測試
3、 太陽能光伏測試
4、 電池容量及電池壽命測試
序列功能

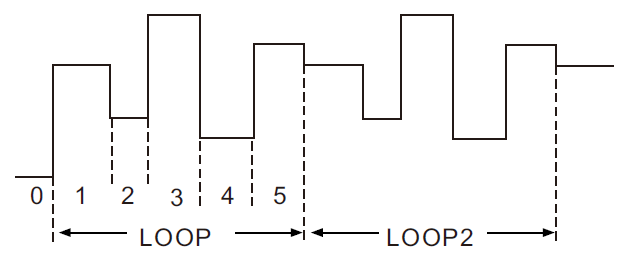

根據用戶編輯的序列文件來模擬負載的復雜變化。序列文件參數包括文件編號(1～8)、測試模式(CC、CV、CP、CR)、循環次數(0～9999，0表示無限循環)、序列步數(1～50)、單步設定值及單步時間(1ms～60000ms)。序列文件存儲于EEPROM中，可存儲8個序列文件。序列測試功能可進行電源輸出特性測試， 電源穩定性測試及實際工作狀況模擬。圖為一個步數為5的序列測試。

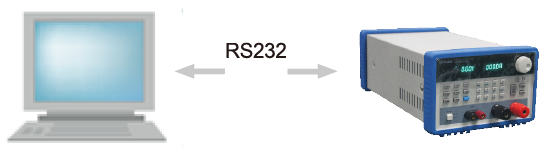

SCPI與遠程控制
FT6300A系列支持標準的SCPI命令，通過SCPI命令可以實現面板操作的所有功能。這為智能化測試平臺的組建和用戶的二次開發提供方便。FT6300系列通過RS232接口可輕松實現電子負載的遠程控制。
動態功能
為滿足日益增長的高速測試需求，FT6300A系列電子負載提供高速可編程的動態測試功能。動態測試功能包括連續、脈沖、翻轉三種方式，支持帶載斜率設定。
動態模式用于模擬各種帶載突變及異常情況，適用于測試電源的動態特性，電源的穩定性，電池的保護點及保護時間，各種脈沖等突發帶載模擬。

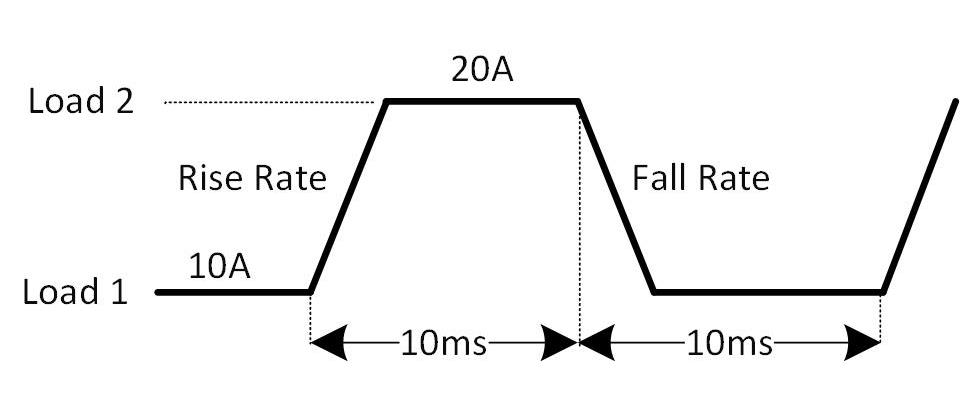

連續模式

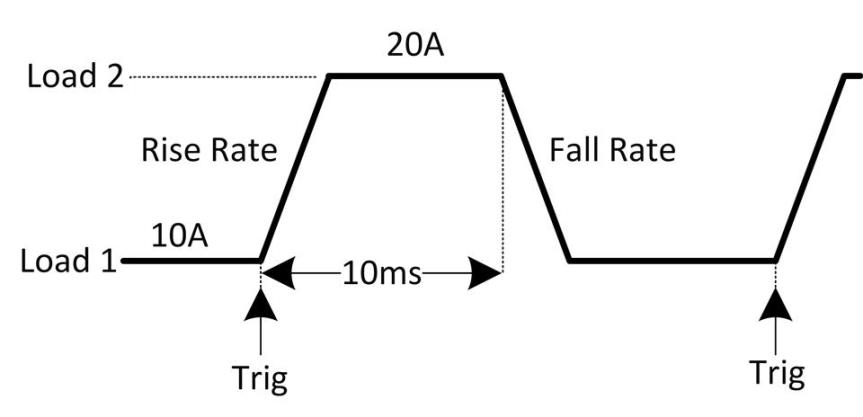

脈沖模式

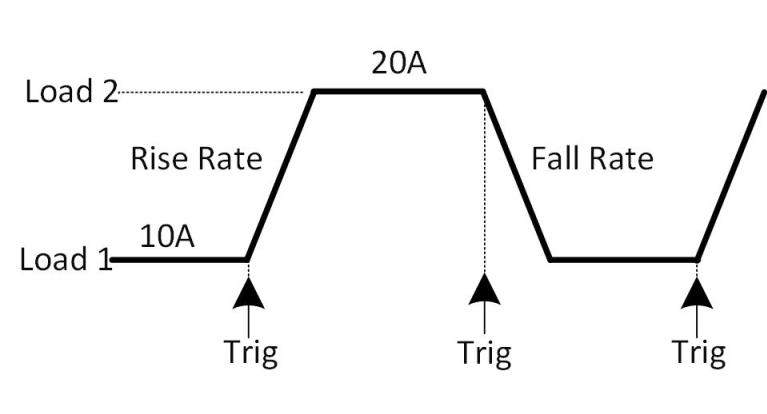

翻轉模式
電池測試功能

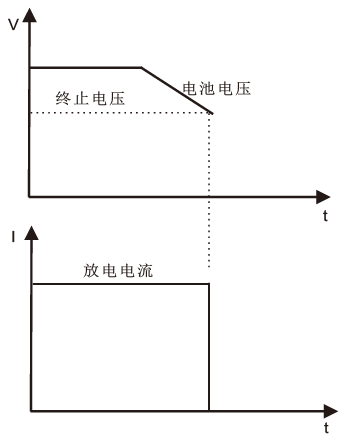

為方便電池測試，FT6300A系列提供了電池測試功能。電池測試包括： 電池內阻測試與電池容量測試。電池容量測試采用恒電流
CC模式實現， 測試時只需設置電池保護電壓與放電電流即可。負載自動記錄電壓、電流、時間、AH數， 低于保護電壓， 負載自動停止測試。配合軟件可以完成更多參數的測試與分析。
保護功能
FT6300A系列提供了過電壓、過電流、過功率、過溫度、電壓反相等全方位的保護功能，其中過流保護與過功率保護采用硬件實現。
用戶可以自行設置合適的電壓、電流、功率保護閥值。
缺電壓功能：用于避免輸出瞬時過載引起的電源保護動作。
Von與Voff功能：用于實現指定工作范圍內的帶載測試。
全方位的保護功能，確保了產品的可靠性，是工程測試及自動測試系統值得信賴的產品。

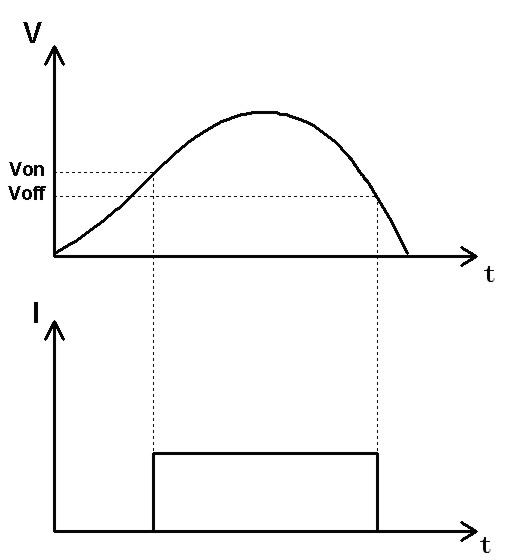

Von與Voff功能示意圖
訂貨號 | 描述 | |
型號 | FT6301A | 120V/30A/150W |
FT6302A | 120V/30A/300W | |
FT6303A | 500V/15A/300W | |
FT6304A | 120V/60A/300W | |
FT6305A | 500V/30A/600W | |
FT6306A | 120V/120A/600W | |
FT6309A | 120V/120A/900W | |
FT6310A | 500V/30A/900W | |
FT6313A | 120V/180A/1350W | |
FT6314A | 500V/45A/1350W | |
FT6318A | 120V/240A/1800W | |
FT6319A | 500V/60A/1800W | |
選配件 | FT7130 | GPIB-RS232轉換器 |
規格參數
型號 | FT6301A | FT6302A | FT6303A | FT6304A | FT6305A | FT6306A |
電壓 | 0～120V | 0～120V | 0～500V | 0～120V | 0～500V | 0～120V |
電流 | 0～30A | 0～30A | 0～15A | 0～60A | 0～30A | 0～120A |
功率 | 150W | 300W | 300W | 300W | 600W | 600W |
更小操作電壓 | 1.2V@30A | 1V@30A | 1.6V@15A | 1.5V@60A | 1.5V@30A | 1.8V@120A |
恒電壓模式 | ||||||
量程 | 20V/120V | 20V/120V | 50V/500V | 20V/120V | 50V/500V | 12V/120V |
分辨率 | 1mV/10mV | 1mV/10mV | 1mV/10mV | 1mV/10mV | 1mV/10mV | 1mV/10mV |
低量程精確度 | 0.05%+4mV | 0.05%+4mV | 0.05%+10mV | 0.05%+4mV | 0.05%+10mV | 0.05%+3mV |
高量程精確度 | 0.05%+30mV | 0.05%+30mV | 0.05%+130mV | 0.05%+30mV | 0.05%+130mV | 0.05%+30mV |
恒電流模式 | ||||||
量程 | 3A/30A | 3A/30A | 3A/15A | 6A/60A | 3A/30A | 12A/120A |
分辨率 | 0.1mA/1mA | 0.1mA/1mA | 0.1mA/1mA | 0.1mA/1mA | 0.1mA/1mA | 1mA/10mA |
低量程精確度 | 0.05%+3mA | 0.05%+3mA | 0.05%+1.5mA | 0.1%+6mA | 0.1%+3mA | 0.1%+12mA |
高量程精確度 | 0.1%+30mA | 0.1%+30mA | 0.1%+15mA | 0.1%+60mA | 0.1%+30mA | 0.1%+120mA |
恒電阻模式（輸入電壓和電流值≥滿量程的10%） | ||||||
低量程 | 0.1～10Ω | 0.1～10Ω | 0.1～10Ω | 0.1～10Ω | 0.1～10Ω | 0.1～10Ω |
高量程 | 10.00～4kΩ | 10.00～4kΩ | 10.00～4kΩ | 10.00～4kΩ | 10.00～4kΩ | 10.00～4kΩ |
分辨率 | 16bit | 16bit | 16bit | 16bit | 16bit | 16bit |
低量程精確度 | 0.35%+0.08S | 0.35%+0.08S | 0.35%+0.08S | 0.35%+0.08S | 0.35%+0.08S | 0.35%+0.08S |
高量程 精確度 | 0.35%+0.008S | 0.35%+0.008S | 0.35%+0.008S | 0.35%+0.008S | 0.35%+0.008S | 0.35%+0.008S |
恒功率模式（輸入電壓和電流值≥滿量程的10%） | ||||||
量程 | 100W/150W | 100W/300W | 100W/300W | 100W/300W | 100W/600W | 100W/600W |
分辨率 | 1mW/10mW | 1mW/10mW | 1mW/10mW | 1mW/10mW | 1mW/10mW | 1mW/10mW |
低量程精確度 | 1%+100mW | |||||
高量程精確度 | 1%+150mW | 1%+300mW | 1%+300mW | 1%+300mW | 1%+600mW | 1%+600mW |
電流測量值 | ||||||
低量程精確度 | 0.1% +3mA | 0.1%+3mA | 0.1% + 3mA | 0.1% +12mA | 0.1% +3mA | 0.1% + 12mA |
高量程精確度 | 0.2%+45mA | 0.2%+45mA | 0.2%+45mA | 0.2%+60mA | 0.2%+45mA | 0.1%+120mA |
電壓測量值 | ||||||
低量程精確度 | 0.02% + 4mV | 0.02% + 4mV | 0.02% + 10mV | 0.02% + 4mV | 0.02% + 10mV | 0.02% + 3mV |
高量程精確度 | 0.02% + 30mV | 0.02% + 30mV | 0.02%+130mV | 0.02% + 30mV | 0.02%+130mV | 0.02% + 30mV |
功率測量值（當輸入電壓和電流值≥滿量程的 10%） | ||||||
低量程精確度 | 1%+100mW | 1%+100mW | 1%+100mW | 1%+100mW | 1%+100mW | 1%+100mW |
高量程精確度 | 1%+150mW | 1%+300mW | 1%+300mW | 1%+300mW | 1%+600mW | 1%+600mW |
電池內阻測試功能 | 精度：±4% ，分辨率：0.1mΩ | |||||
瞬態模式 | 頻率范圍： 0.083Hz～1KHz | |||||
外部觸發 | 觸發時間> 5us ；觸發間隔> 500us | |||||
設備尺寸 | 213mm W × 134mm H × 374mm D（FT6301A/FT6302A/FT6303A/FT6304A） | |||||
213mm W × 134mm H × 594mm D（FT6305A/FT6306A） | ||||||
規格參數
型號 | FT6309A | FT6310A | FT6313A | FT6314A | FT6318A | FT6319A |
電壓 | 120V | 500V | 120V | 500V | 120V | 500V |
電流 | 120A | 30A | 180A | 45A | 240A | 60A |
功率 | 900W | 900W | 1350W | 1350W | 1800W | 1800W |
更小操作電壓 | 2.5V@120A | 5V@30A | 2.5V@180A | 5V@45A | 2.5V@240A | 5V@60A |
恒電流模式 | ||||||
量程 | 12A/120A | 3A/30A | 18A/180A | 4.5A/45A | 24A/240A | 6A/60A |
分辨率 | 0.2mA/2mA | 0.05mA/0.5mA | 0.3mA/3mA | 0.8mA/8mA | 0.4mA/4mA | 1mA/10mA |
低量程精度 | 0.1%+0.1%F.S. | |||||
高量程精度 | 0.1%+0.2%F.S. | |||||
恒電壓模式 | ||||||
量程 | 20V/120V | 50V/500V | 20V/120V | 50V/500V | 20V/120V | 50V/500V |
分辨率 | 0.4mV/2mV | 0.9mV/9mV | 0.4mV/2mV | 0.9mV/9mV | 0.4mV/2mV | 0.9mV/9mV |
精度 | 0.05%+0.1%F.S. | |||||
恒功率模式 | ||||||
量程 | 0 ～ 900W | 0～900W | 0～1350W | 0～1350W | 0～1800W | 0～1800W |
分辨率 | 15mW | 15mW | 22.5mW | 22.5mW | 30mW | 30mW |
精度 | 1%+0.5%F.S. | |||||
恒電阻模式 | ||||||
低量程 | 0.025～ 50Ω | 0.25 ～500Ω | 0.0167 ～ 33.3Ω | 0.167～333Ω | 0.0125 ～25Ω | 0.125 ～ 250Ω |
高量程 | 0.6～1200Ω | 10～20000Ω | 0.4～800Ω | 6.67 ～13333Ω | 0.3 ～ 600Ω | 5～10kΩ |
分辨率 | 16bit | |||||
低量程精度 | 0.2%+0.009S | 0.2%+0.0125S | 0.2%+0.018S | 0.2%+0.005S | 0.2%+0.018S | 0.2%+0.024S |
高量程精度 | 0.2%+0.002S | 0.2%+160uS | 0.2%+0.004S | 0.2%+240uS | 0.2%+0.004S | 0.2%+300uS |
瞬態 | ||||||
T1&T2 | 0.025～50ms/Res:5μs | |||||
0.1～500ms/Res:25μs | ||||||
10～50s/Res:2.5ms | ||||||
精度 | 1us/1ms+100ppm | |||||
斜率 | ||||||
電流范圍 | 0～120A | 0～30A | 0～180A | 0～ 45A | 0～240A | 0～60A |
斜率 | 0.1～5A/μs | 0.01～1.25A/μs | 0.15～7.5A/μs | 0.1～1.8A/μs | 0.2～10A/μs | 0.1～2.5A/μs |
分辨率 | 0.01A/μs | 0.01A/μs | 0.015A/μs | 0.01A/μs | 0.02A/μs | 0.01A/μs |
精度 | (1±35%)×設定值 | |||||
測量 | ||||||
電壓測量 | ||||||
量程 | 12V/120V | 50V/500V | 12V/120V | 50V/500V | 12V/120V | 50V/500V |
分辨率 | 0.2mV/2mV | 0.9mV/9mV | 0.2mV/2mV | 0.9mV/9mV | 0.2mV/2mV | 0.9mV/9mV |
精度 | 0.05%+0.1%F.S. | |||||
電流測量 | ||||||
量程 | 12A/120A | 3A/30A | 18A/180A | 4.5A/45A | 24A/240A | 6A/60A |
分辨率 | 0.2mA/20mA | 0.05mA/5mA | 0.3mA/3mA | 0.8mA/8mA | 0.4mA/4mA | 1mA/10mA |
精度 | 0.05%+0.1%F.S. | |||||
功率測量 | ||||||
量程 | 0～900W | 0～900W | 0～1350W | 0～1350W | 0～1800W | 0～1800W |
分辨率 | 15mW | 15mW | 22.5mW | 22.5mW | 30mW | 30mW |
精度 | 1%+0.5%F.S. | |||||
其它特性 | ||||||
溫漂 | 100ppm/ ℃ ( 典型值 ) | |||||
尺寸 | 427mm W ×460mm D ×135mm H | |||||
