500~12000W，15~1300V
FTL-G系列中大功率可編程線性直流電源，是一款高精度、低紋波、高速度、寬范圍的可編程線性直流電源。電源功率500～12000W，電壓15～1300V，具有過載和極性反向保護以及標準的過電壓、過電流和過溫度保護，輸出通道都具有0.01%的高調節率和低于1mVrms的漣波和噪聲。可廣泛使用于半導體材料、無線充電、BMS、超級電容等精密制造測試領域，及高指標要求的實驗室。
特點
1. <0.01%低調整率;
2. 超高分辨率和精度;
3. 可選擇連續或動態負載;
4. 低紋波與低噪聲;
5. 過載，極性接反保護，過壓保護，過流保護，過溫度保護;
6. 具有恒壓和恒流兩種輸出狀態，根據負載情況自動切換;
7. 4.3寸TFT高清晰度液晶顯示屏，全面顯示儀器狀態;
8. 方便且快速的操作與設定界面，高速調節旋鈕和數字按鍵輸入;
9. 內置蜂鳴器作為提示或警告;
10. 一鍵鎖定功能，有效防止誤操作;
11. 上下限判斷，熔斷測試，脈沖輸出，輸出計時，定功率輸出，低電阻測量，快捷鍵;
12. 可存儲/調用300組電壓電流等數據，配合定時執行可達到簡易的自動測試目的;
13. 標配RS232，RS485接口，編程指令集符合SCPI，MODBUS協議;
14. 可選配RS232+LAN接口或選配RS485+LAN接口;
15. 智能風扇，無極伺服。
CV/CC功能
FTL-G電源自適應于恒壓或者恒流輸出，電源處于恒壓或者恒流狀態是由負載決定。電源自動切換恒壓恒流工作狀態。
快速調用
FTL-G電源支持快速調用功能， 一鍵調用相應的電源輸出參數及狀態。提高測試速度，防止誤操作。對于測試、品質、生產等環節有很好的幫助。
序列功能
FTL-G電源支持多步序列功能，電源會根據時間或者觸發來更改工作狀態，用于測試負載產品的功能及穩定性測試。例如電源多種狀態跳變，模擬沖擊，緩升緩降，開關機穩定性等。
遠端感應功能

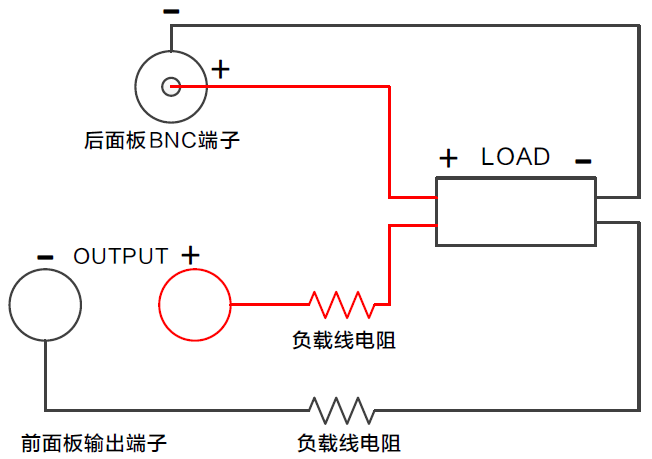

當負載消耗較大電流的時候，就會在電源到負載端子的連接線上產生壓降，遠端感應可以自動補償負載線的壓降。遠端感應功能電源量測的接線示意圖如下：安全
電池充電功能

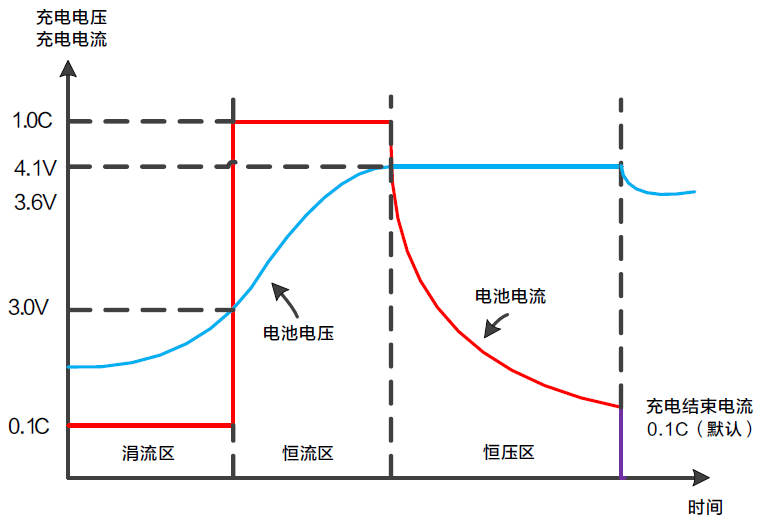

FTL-G可按指定模式對電池充電，可定義涓流充電門限電壓、浮充電壓、涓流充電電流、標準充電電流、終止電流門限、充電時間等參數，完全模擬對電池充電過程，能有效保護電池。
訂購信息
型號 | 規格 | 型號 | 規格 |
FTL110006G | 600W/1100V/0.65A | FTL15020G | 3000W/150V/20A |
FTL36822G | 700W/368V/2.2A | FTL30200G | 6000W/30V/200A |
FTL52516G | 750W/525V/1.65A | FTL60100G | 6000W/60V/100A |
FTL63016G | 900W/630V/1.65A | FTL15040G | 6000W/150V/40A |
FTL85011G | 900W/850V/1.1A | FTL12060G | 7200W/120V/60A |
FTL110011G | 1000W/1100V/1.1A | FTL60150G | 9000W/60V/150A |
FTL36832G | 1050W/368V/3.2A | FTL12075G | 9000W/120V/75A |
FTL130011G | 1200W/1300V/1.1A | FTL15060G | 9000W/150V/60A |
FTL15200G | 3000W/15V/200A | FTL60200G | 12000W/60V/200A |
FTL30100G | 3000W/30V/100A | FTL120100G | 12000W/120V/100A |
FTL6050G | 3000W/60V/50A | FTL15080G | 12000W/150V/80A |
FTL12030G | 3000W/120V/30A | -- | -- |
規格參數
型號 | FTL36822G | FTL36832G | FTL52516G | FTL63016G |
額定直流輸出（ 0℃～40℃ ） | ||||
電壓 | 0～368V | 0～368V | 0～525V | 0～630V |
電流 | 0～2.2A | 0～3.2A | 0～1.65A | 0～1.65A |
功率 | 700W | 1050W | 750W | 900W |
過壓保護 | 0.1～385V | 0.1～385V | 0.1～550V | 0.1～660V |
過流保護 | 0.01～2.4A | 0.01～3.6A | 0.01～1.8A | 0.01～1.8A |
電壓輸出 | ||||
電源效應 | ≤0.01%+30mV | |||
負載效應 | ≤0.01%+30mV | |||
恢復時間 | ≤100us(負載改變50%，最小負載0.5A) | |||
漣波和噪聲 | ≤10mVrms(5Hz～1MHz) | |||
溫度系數 | ≤100ppm/℃ | |||
設定精度 | ±(0.03% of reading +0.02% of FS)(25±5℃) | |||
設定分辨率 | 10mV | |||
電流輸出 | ||||
電源效應 | ≤0.2%+3mA | |||
負載效應 | ≤0.2%+3mA | |||
漣波和噪聲 | ≤1mArms | |||
設定精度 | ±(0.1% of reading + 0.1% of F.S.) (25±5℃) | |||
設定分辨率 | 1mA | |||
顯示 | ||||
電壓 | 5 digits display | |||
電流 | 5 digits display | |||
分辨率 | 10mV/1mA | |||
電壓精度 | ±(0.02% of reading +0.02% of FS )(25±5℃) | |||
電流精度 | ±(0.1% of reading + 0.1% of FS)(25±5℃) | |||
保護 | 過載保護，極性接反保護，過壓保護，過流保護，過溫度保護 | |||
接口 | 標配RS232，RS485接口，支持SCPI指令集，MODBUS-RTU協議 | |||
其他功能 | 存儲調出300組，上下限判斷，熔斷測試，脈沖輸出，輸出計時，定功率輸出，低電阻測量 | |||
絕緣度 | 底座與端子間：≥20MΩ/500VDC底座與交流電源線間：≥30MΩ/500VDC | |||
操作環境 | 環境溫度：0～40℃，相對濕度：≤80% | |||
電源輸入 | AC220V±10%，50/60Hz，選配AC110V±10%，50/60Hz | |||
尺寸(W*H*D) | 430*130*550mm | |||
重量 | 28kg | 27kg | 27kg | 28kg |
規格參數
型號 | FTL85011G | FTL110006G | FTL110011G | FTL130011G |
額定直流輸出（0 ℃ ～40℃ ） | ||||
電壓 | 0～850V | 0～1100V | 0～1100V | 0～1300V |
電流 | 0～1.1A | 0～0.65A | 0～1.1A | 0～1.1A |
功率 | 900W | 600W | 1000W | 1200W |
過壓保護 | 0.1～660V | 0.1～1200V | 0.1～1200V | 0.1～1400V |
過流保護 | 0.01～1.2A | 0.01～0.7A | 0.01～1.2A | 0.01～1.2A |
電壓輸出 | ||||
電源效應 | ≤0.01%+50mV | |||
負載效應 | ≤0.01%+50mV | |||
恢復時間 | ≤100us(負載改變50%，最小負載0.5A) | |||
漣波和噪聲 | 10mVrms(5Hz～1MHz) | |||
溫度系數 | ≤100ppm/℃ | |||
設定精度 | ±(0.03% of reading +0.02% of F.S.)(25±5℃) | |||
設定分辨率 | 100mV | |||
電流輸出 | ||||
電源效應 | ≤0.2%+3mA | |||
負載效應 | ≤0.2%+3mA | |||
漣波和噪聲 | ≤1mArms | |||
設定精度 | ±(0.1% of reading + 0.1% of F.S.)(25±5℃) | |||
設定分辨率 | 1mA | |||
顯示 | ||||
電壓 | 5 digits display | |||
電流 | 5 digits display | |||
分辨率 | 100mV/1mA | |||
電壓精度 | ±(0.02% of reading +0.02% of F.S.)(25±5℃) | |||
電流精度 | ±(0.1% of reading + 0.1% of F.S.)(25±5℃) | |||
保護 | 過載保護，極性接反保護，過壓保護，過流保護，過溫度保護 | |||
接口 | 標配RS232，RS485接口，支持SCPI指令集，MODBUS-RTU協議 | |||
其他功能 | 存儲調出300組，上下限判斷，熔斷測試，脈沖輸出，輸出計時，定功率輸出，低電阻測量 | |||
絕緣度 | 底座與端子間：≥20MΩ/500VDC 底座與交流電源線間：≥30MΩ/500VDC | |||
操作環境 | 環境溫度：0～40℃ 相對濕度：≤80% | |||
電源輸入 | AC220V±10%，50/60Hz，選配AC110V±10%，50/60Hz | |||
尺寸(W*H*D) | 430*130*550mm | |||
重量 | 28kg | 28kg | 28kg | 30kg |
一般規格表
型號 | FTL-G 300V以下型號 |
電壓輸出 | |
電源效應 | ≤0.01%+3mV |
負載效應 | ≤0.02%+5mV |
恢復時間 | ≤100us(50% load change,minimum load 0.5A) |
漣波和噪聲 | ≤0.02% of F.S. |
溫度系數 | ≤100ppm/℃ |
設定精度 | ±(0.03% of reading + 0.02% of F.S.)(25±5℃) |
設定分辨率 | 1mV(V≤64V)/10mV(V>64V) |
電流輸出 | |
電源效應 | ≤0.1%+3mA |
負載效應 | ≤ 0.05%+3mA(I≤3A)/≤0.05%+6mA(I>3A) |
漣波和噪聲 | ＜0.1% of F.S. |
設定精度 | ±(0.1% of reading + 0.1% of FS)(25±5℃) |
設定分辨率 | 10mA(V≤64A)/100mV(V>64A) |
顯示 | |
電壓 | 5 digits display |
電流 | 5 digits display |
電壓精度 | ±(0.02% of reading + 0.02% of F.S.)(25±5℃) |
電流精度 | ±(0.1% of reading + 0.1% of F.S.)(25±5℃) |
其它特性 | |
保護 | 過載保護，過壓保護，過流保護，過溫度保護 |
遠程感應 | 最大補償電壓5%F.S. |
電池充電 | 支持電池充電功能，鋰電池曲線充電功能 |
鎖鍵盤 | 有 |
接口 | 標配RS232 接口，RS485接口，支持SCPI指令集、MODBUS-RTU協議 |
存儲調出 | 300組 |
絕緣度 | 底座與端子間：≥20MΩ/500VDC，底座與交流電源線間：≥30MΩ/500VDC |
操作環境 | 環境溫度：0～40℃，相對濕度：≤80% |
儲存環境 | 環境溫度：-10～70℃，相對濕度：≤70% |
電源輸入 | AC 110V/220V±10%，50/60Hz |
